2026年自动气动烫画机工作原理：从气缸驱动到PID温控，一文看懂全自动热转印技术

一、什么是自动气动烫画机？

自动气动烫画机，简称气动烫画机，是一种通过压缩空气驱动气缸代替人力实现发热板自动下压和抬升的热转印设备。与手动烫画机需要操作工用手下压手柄不同，气动烫画机只需按下启动按钮或脚踩开关，设备就能自动完成“下压→保压→抬升”整个烫印动作。

气动烫画机的核心价值在于解决了手动烫画机两大痛点：一是压力靠手劲和经验，批次之间压力不一致，导致同批订单前后件颜色深浅不一；二是长时间压烫操作手臂疲劳，日均50件以上的工作室，手压式烫画机基本撑不住。2026年市场上，气动烫画机已占据中小服装定制工作室超60%的份额，成为日均50-200件订单场景下的主力设备。

二、气动系统：让烫印“不用手”

自动气动烫画机最核心的工作原理，就是用一个气缸取代了人的手臂。

（一）气缸工作原理

气缸是气动系统的执行元件。压缩空气从空压机输出后，经过滤调压阀稳压，进入电磁阀。当按下启动按钮时，电磁阀切换气路方向，压缩空气进入气缸的上腔或下腔，推动活塞杆向下运动，带动发热板压向工作台。保压时间到达后，电磁阀换向，压缩空气进入气缸另一腔，活塞杆带动发热板自动抬起。整个过程不需要人力干预。

气缸的推力取决于缸径和气压。以常用的φ63mm气缸为例，在0.6MPa气压下，理论推力约为186kg，远超手动烫画机人力下压的30kg上限。这也是为什么气动烫画机压力更均匀、图案附着力更好的根本原因。

（二）气动系统的组成

一套完整的气动系统包括：空压机（气源）、调压阀（稳压）、油水分离器（过滤水汽）、电磁阀（换向）、气缸（执行）、气管和接头。市面上的气动烫画机一般不自带空压机，需要用户单独购买或向厂家配套。推荐配置0.4-0.6MPa、排气量不低于40L/min的空压机。

（三）压力调节方法

气动烫画机的压力通过调压阀调节。调压阀上一般标有（+）和（-）方向：向（+）方向旋转为加大压力，向（-）方向旋转为减小压力。出厂推荐压力为4-6pB（约0.4-0.6MPa）。需要注意的是，压力不是越大越好——压力过大会在布料上留下方形压痕，甚至压坏加热板硅胶垫。调压力时建议先用废布料试压，观察图案是否完整、有无压痕，再微调至合适位置。

三、温控系统：温度稳定是品质的底线

烫画机的三个核心参数是温度、压力、时间。气动烫画机的温度控制系统，决定了同一批订单前后件颜色是否一致。

（一）加热板结构与PID温控

气动烫画机的加热板通常采用铝基一体浇铸工艺，发热管整体浇铸在铝板内部，表面镀铁氟龙防粘涂层。这种结构导热均匀、热惯性稳定。温控系统普遍采用PID微电脑智能温控（比例-积分-微分），控温精度可达±0.5℃或更高，是普通恒温仪控温精度的数倍。

PID控制不是简单的“开/关”式加热，而是通过实时计算加热功率的提前量，使发热板温度始终稳定在设定值附近，不会出现“冲到设定值才停止加热、温度掉下来再加热”的大幅波动。在批量生产中，PID控温是保证每一件T恤颜色一致的核心技术。

（二）温度校准方法

设备使用一段时间后，热电偶（感温线）可能老化，导致温控仪显示温度与发热板实际温度出现偏差。定期校准的方法是：用红外测温仪多点实测发热板表面温度（左、中、右、前、后共5个点），取平均值。如果平均实测值与仪表显示值相差超过±5℃，需要对温控器进行校准。

部分温控器支持“传感器误差修正”功能，可直接输入偏差值进行修正（例如显示200℃实测190℃，将修正值设为-10℃）。如果温控器没有校准功能，则需要更换同分度号的热电偶，或联系厂家处理。

（三）功率与升温时间

气动烫画机的功率一般在2.5-3.5kW之间，220V家用电或380V三相电（视功率而定）。从室温升至180℃通常需要15-20分钟。建议开机后先预热15分钟，再用红外测温仪实测确认温度达标后再开始烫印，不要仅依赖仪表显示。

四、时控系统：让烫印时间可控

气动烫画机配备电子计时器（通常0-99秒或0-999秒可调）。按下启动按钮后，发热板自动下压，同时计时器开始倒计时。时间到达后蜂鸣器报警，发热板自动抬起。常见材料的推荐时间：浅色热转印纸10-20秒，深色热转印纸7-10秒，热升华转印15-30秒，白墨烫画10-15秒。

计时器的精度和可靠性同样重要。部分设备采用旋转式定时器，误差较大；工业级气动烫画机普遍采用数字式计时器，精度可达±0.1秒。在批量生产中，时间误差直接导致批次内颜色偏差。

五、单工位 vs 双工位：效率差距在哪？

气动烫画机按工位数量分为单工位和双工位。

单工位气动烫画机：只有一个工作台。操作流程是：铺布→按启动→等待烫印→抬升→取布→铺下一件。整个过程中，操作工需要等待烫印时间（通常10-30秒）才能进行下一步铺料。单工位适合日产量30-80件的小型工作室，价格约1,400-2,000元。

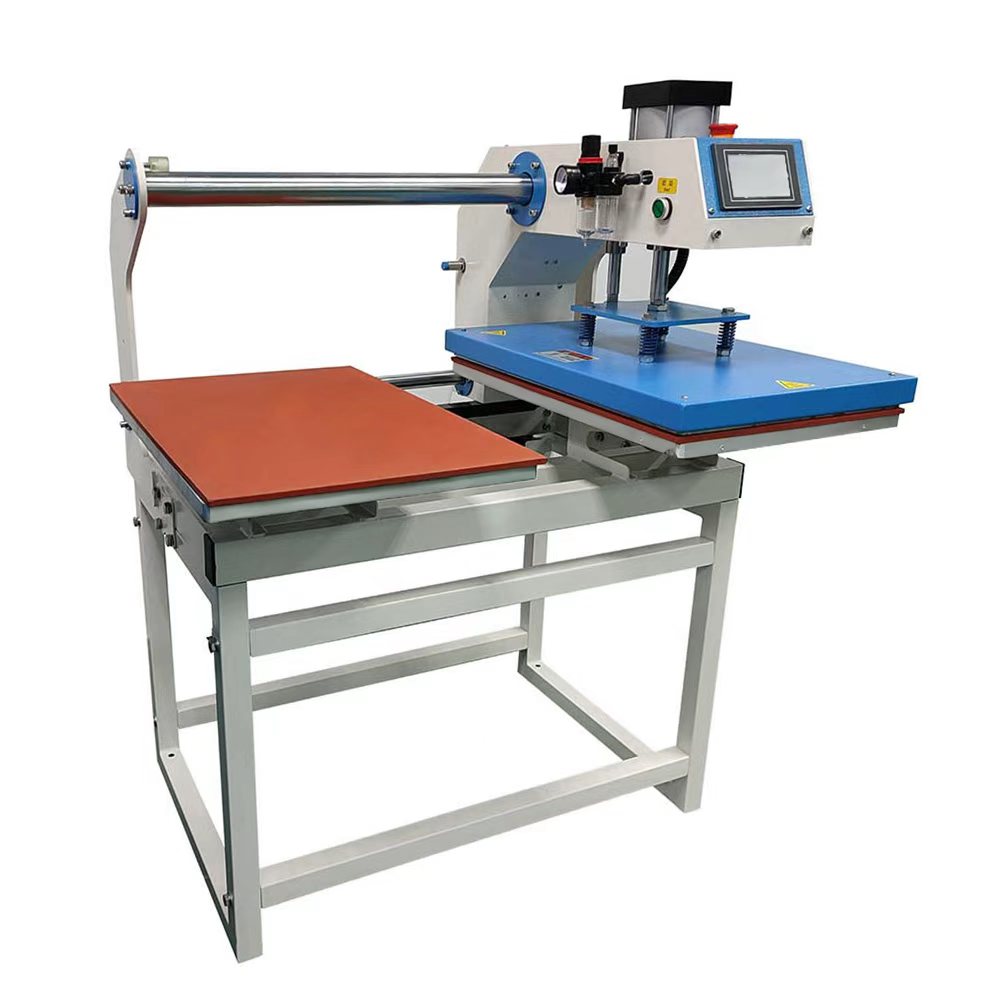

双工位气动烫画机：两个工作台交替使用。当A工位正在烫印时，操作工可以在B工位上铺料、定位；烫印完成后拉出A工位取件，B工位推入启动。两个工位交替推进，实现“铺料-烫印-取件”三阶段并行作业，操作工不再被烫印时间“卡住”。双工位比单工位效率快50%以上，适合日均50-200件的稳定订单，价格约3,500-9,500元。

六、下滑式、上滑式、摇头式：三种结构怎么选？

气动烫画机按发热板和工作台的相对运动方式，分为下滑式、上滑式和摇头式三种结构。

下滑式：工作台像抽屉一样前后抽拉，发热板固定在上方不动。放料时拉出工作台，空间开阔、视野好，适合铺放大幅面衣物或帆布包。下滑式是服装定制店最常用的结构，价格适中（约3,000-5,000元）。

上滑式：发热板水平滑动后垂直下压，工作台固定。这种结构占地小，适合空间紧凑的工作室，但放料时发热板会挡住视线。上滑式多用于小型气动烫画机，价格约1,000-3,500元。

摇头式：发热板可旋转翻起，工作台固定。主要优点是多功能性——可以换模具做烫杯、烫帽、烫盘等异形物品，适合多品类定制的创业者。摇头式价格约6,000-9,500元。

七、自动气动烫画机的完整工作流程

一台自动气动烫画机从开机到完成烫印，标准操作流程如下：

1. 接通气源：连接空压机，将调压阀调节至4-6pB（0.4-0.6MPa），发热板自动升起。

2. 设定温度和时间：通过数显面板设定所需温度（如165℃）和时间（如12秒）。

3. 预热：等待加热板升温至设定温度，预热约15-20分钟。

4. 铺料定位：将衣物平铺在工作台硅胶垫上，放好转印纸（图案面朝下）。

5. 启动烫印：按下“手动启动”按钮（气动式），发热板自动下压，计时开始。

6. 自动抬升：时间到达后蜂鸣器响起，发热板自动抬起。

7. 取件撕纸：取出物料，根据烫画纸类型热撕或冷撕。

八、常见故障排查

九、写在最后

自动气动烫画机的工作原理可以概括为三个字：气、温、时。

• 气（气动系统）：压缩空气驱动气缸，实现自动下压和抬升，压力均匀、省力高效。

• 温（温控系统）：PID微电脑智能控温，使加热板温度稳定在设定值±0.5℃，保证批次颜色一致。

• 时（时控系统）：电子计时精确控制烫印时间，到点自动抬升，解放操作工双手。

从手动到气动，看似只是把“手压”换成了“气缸”，实际上是压力精度、温度稳定性和生产效率的整体跃升。一台调校得当的自动气动烫画机，配合规范的参数设置和日常保养，在日均50-200件的定制订单场景下，是服装定制店和中小印花厂最可靠的生产搭档。

选购时建议按日产量匹配结构：日均50-100件选基础气动双工位（约3,000-5,000元），日均100-200件选摇头式或下滑式工业级（6,000-9,500元）。采购前带上常用面料去厂家实地试机，连续压几件检查压力稳定性和烫印效果，确认温控精度达标后再下单。
