一、先搞明白：气动烫画机和手动款最大的区别是什么

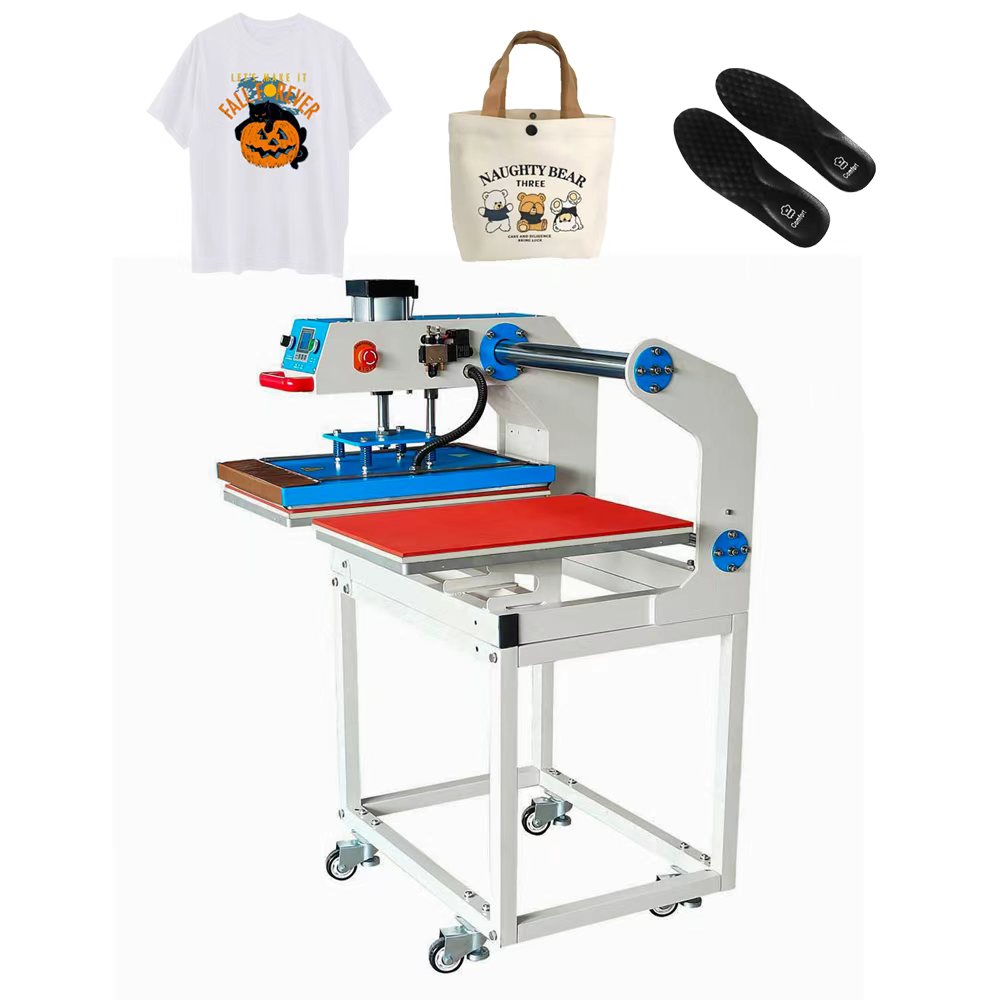

气动烫画机与手动烫画机的核心区别在于压力来源。气动烫画机通过压缩空气驱动气缸自动施压，代替了手动款靠人力下压手柄的方式。气动烫画机有以下几种常见结构：上滑式（发热板水平滑动后垂直下压）、下滑式（工作台抽屉式抽拉，发热板固定在上方不动）和摇头式（发热板可旋转翻起）。气动烫画机普遍采用PID微电脑智能温控，温度范围0-399℃，时间范围0-999秒，控温精度可达±0.5℃或±0.5℃。气动烫画机需要配套空压机使用，整机不含空压机。
二、安全须知与注意事项
2.1 电气安全
-
整机必须有合适牢靠的保护接地线，电源线不得有破损
-
供电电压必须与设备额定电压一致，不得擅自改装
-
机器应放置在平稳、水平的工作台上
-
不可将设备放置于靠近水源或易燃物品的场所
2.2 操作安全
-
操作过程中严禁将手伸入加热板与工作台的闭合区域
-
严禁戴手套操作，长发女工需将头发盘起
-
设备运行时不得离开岗位，发现异常立即按下“紧急停止”按钮
-
发热板表面温度可达200℃，操作中严禁触碰
2.3 设备安全
-
气动系统需保持气源洁净，每日排放油水分离器积水
-
定期检查气管有无泄漏
-
使用完毕后先降温再关机，严禁高温直接断电
三、开机前的准备工作
3.1 气源安装与调试
-
连接所配压缩机接头，打开气压，将压力表调节至4-6pB（约0.4-0.6MPa），使发热板升起
-
气动烫画机需要配套空压机使用，整机不含空压机，买家可在购买时一并购买
-
机器保用一年（加热板三年）
3.2 电气检查
-
插好电源插头，打开红色长方形电源开关，开关指示灯亮
3.3 设备状态检查
-
检查硅胶垫是否平整、有无破损
-
检查高温布是否老化发黑，如有碳化需立即更换
-
检查发热板表面有无残胶或线头，用软布擦拭清洁
四、基本操作流程
（一）启动与设定
-
插好电源，打开电源总开关，指示灯亮。
-
在空气过滤调压器的进气口接入0.4-0.6MPa的气压，气缸工作，发热板即上升。
-
调节所需要的时间及温度。
-
按第1次“SET”按键进入温度设置，用上键下键改变设置数值
-
按第2次“SET”按键进入时间设置，用上键下键改变设置数值
-
按第3次“SET”按键返回主界面，显示当前温度数值与设定数值
-
-
等待机器升温。升温完毕后，温度表OUT1灯熄灭，随而自动闪烁（保温状态）。
-
将衣物平放在硅胶垫上，再放上烫画纸（注意烫画纸的正反面）。
（二）烫印作业
-
将开关转换至“手动”或“自动”位置：
-
温度达到时，先将开关转换至“手动”位置，试烫所需产品
-
确认试烫产品质量认可后，方可转换至“自动”位置批量生产
-
-
压烫过程：
-
手动模式：当开关至“手动”位置时，用手按动“手动启动”，发热板向下压直至时间到后自动上升
-
自动模式：当开关至“自动”位置时，只需将发热板推到位（或工作台推到位），发热板自动下压
-
-
紧急处理：如烫印过程中发现位置不对，则按一下“紧急停止”中止烫压
-
时间到达后，蜂鸣器响起，发热板自动上升，取出物料
（三）停机
-
下班或长时间停机时，切断总电源。
五、参数设定与校准方法
（一）温度设定与校准
| 工艺类型 | 推荐温度 | 适用场景 |
|---|---|---|
| DTF白墨烫画/锦旗烫印 | 150-160℃ | 纯棉深色、锦旗缎面 |
| 热升华转印（涤纶） | 180-220℃ | 运动服、旗帜 |
| 浅色热转印纸 | 165-185℃ | 浅色棉T恤 |
| 深色热转印纸 | 150-165℃ | 深色棉T恤 |
校准方法：用红外测温仪多点实测发热板表面温度，与仪表显示值对比。温差超过±5℃时，进入温控器校准界面进行修正。如热电偶断线，温控器上有一个断线指示灯会亮，则应更换热电偶。
（二）压力调节
-
如压力不够或太大，可调气瓶上调压阀，向（+）方向加大压力，向（-）方向减少压力
-
出厂推荐压力：4-6pB（约0.4-0.6MPa）
-
注：请注意气瓶是否有润滑油
（三）时间设定
| 工艺类型 | 推荐时间 |
|---|---|
| DTF白墨烫画 | 10-15秒 |
| 热升华转印 | 15-30秒 |
| 浅色热转印纸 | 10-20秒 |
| 深色热转印纸 | 7-10秒 |
六、常见故障排查
| 故障现象 | 可能原因 | 排查与解决方法 |
|---|---|---|
| 发热板不发热或发热不匀 | 电路温控器故障或热电偶断线 | 当设备定温度后发热板不发热或发热不匀，应检查电路温控器和热电偶；如热电偶断，温控器上断线指示灯会亮，则应更换热电偶 |
| 按“手动启动”不会下压 | “手动”开关损坏 | 检查“手动”开关（气动型） |
| 台板到位时不会下压 | 微动开关接触点未到位 | 当开关至“自动”时，台板到位时不会下压，应检查箱内微动开关接触点是否到位，如不到位则应该调整 |
| 压力不够或太大 | 气源气压调节不当 | 可调气瓶上调压阀，向（+）方向加大压力，向（-）方向减少压力 |
| 气路积水影响缸体寿命 | 油水分离器长期未排水 | 生产或者下班时，要注意手动放水，避免油水分离器里面的水长期使用，瓶体灌满溢出管道，进入缸体影响缸体寿命，请及时放水 |
| 蜂鸣器不响或不停 | 微动开关接触点不当 | 检查机尾箱内微动开关接触点位置，调整到适当距离 |
| 烫印后图案发淡 | 温度偏低或时间偏短 | 升温5℃或延长时间3-5秒，检查压力是否到位 |
| 发热板温度达不到设定值 | 加热管老化或温控器故障 | 用万用表测量发热管电阻，正常为几十欧姆，开路则需更换同功率发热管 |
| 气动型开机后发热板自动下压 | 微动开关被触发 | 一通电还没有按启动发热板就自己压下来，需检查工作台是否推到位导致开关被触发，调整微动开关位置 |
| 温度显示跳动或不准 | 热电偶老化或接触不良 | 检查热电偶连接，更换连接线或同分度号热电偶，定期（每3-6个月）用红外测温仪多点实测校准温控器 |
七、日常维护与保养
每日保养
-
用软布清洁发热板表面，去除残留胶垢，严禁用金属刮刀
-
用湿布擦拭硅胶垫表面，清除灰尘和残胶
-
使用完毕后先降温再关机，严禁高温直接断电
-
检查并排放油水分离器积水
每周保养
-
检查各紧固螺丝有无松动
-
检查气管有无泄漏
每月保养
-
检查硅胶垫有无破损、老化，必要时及时更换
-
检查高温布有无发黑、碳化，必要时更换新布
每半年/每年保养
-
每年烫画机的底座螺旋轴调整处需要用高温润滑剂进行润滑
-
每3-6个月用红外测温仪多点实测发热板温度，确认温差在±5℃以内
硅胶垫注意事项：当硅胶垫开始破损时，请及时更换，要定期用湿布擦拭硅胶垫。硅胶垫需要使用进口的，进口硅胶垫非常柔软，价格比国产高一倍左右，但烫印效果更好。因为客户是成衣压烫，高低不平，硅胶垫太硬没有伸缩，衣服厚和薄的地方烫不到位。
八、定期校验要求
为保证烫画效果稳定，建议每3-6个月对设备执行以下校验：
-
温度校验：用红外测温仪多点实测发热板表面温度（左、中、右、前、后共5个点），取平均值，与仪表显示对比，温差超过±5℃需进入PID参数校准
-
压力校验：检查气压表读数是否在4-6pB（0.4-0.6MPa）范围内，确认气缸动作顺畅无卡滞
-
时间校验：用秒表实测定时器精度，误差超过±1秒需校准或更换
-
气路校验：检查气管有无泄漏，油水分离器水位正常，油雾器油位充足
-
接地安全校验：用万用表测量设备外壳与接地端子之间的电阻，应小于4Ω
-
急停功能校验：按下急停按钮后设备应立即停止所有动作，确认有效
建立设备运行日志，记录每次校验的日期、项目、偏差值和调整情况。累积数据后可提前发现精度漂移趋势，在超出允许范围前安排计划维护，减少突发停机造成的生产损失。
九、写在最后
气动烫画机的操作可以概括为三步：通（气路）→设（参数）→烫（压烫）。气源要稳定，参数要准确，习惯要规范。一台调校得当的气动烫画机，配合规范的日常保养（每日清洁、及时排水、定期润滑）和定期校验，能够稳定运行多年，在日均50-150件的服装定制订单场景下，能够有效帮助印花从业者减少停机损失、保障交货周期。
建议企业在设备投入使用前，组织操作人员系统学习本说明书内容，并将常见故障排查对照表和保养清单张贴在设备附近，便于日常查阅。所有维护和故障处理操作必须记录在设备运行日志中，形成可追溯的设备档案。
