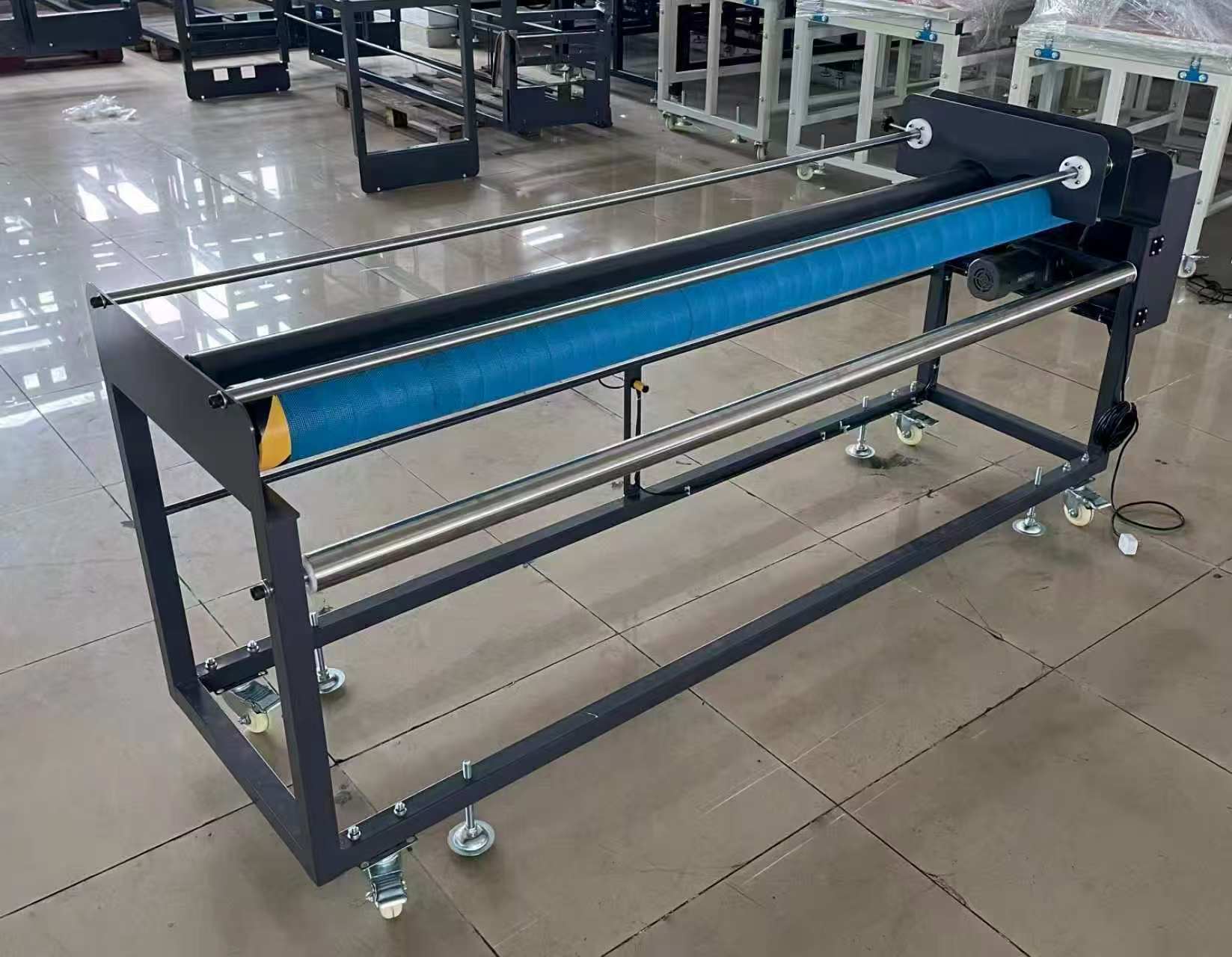

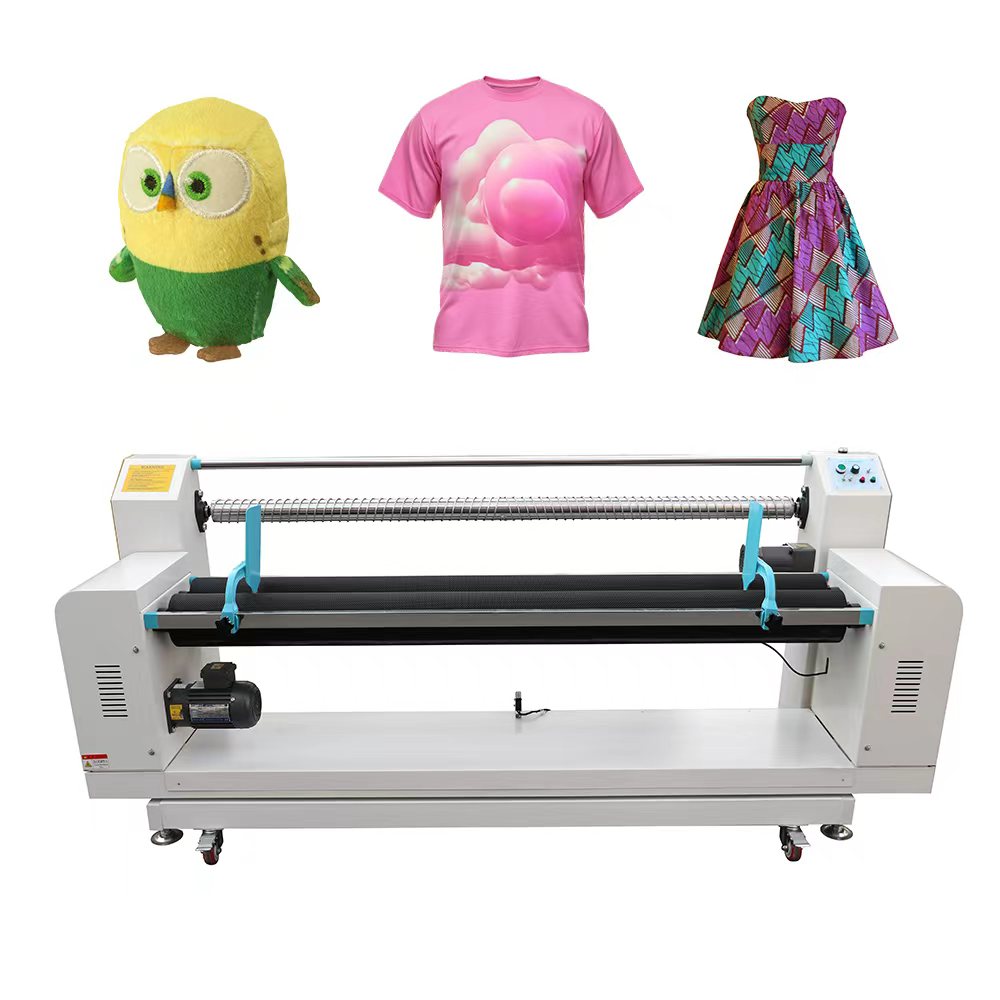

验布机安装教程：从场地准备到试车验收，一步步把精度钉死
车间里验布机的毛病——布跑偏、卷布塔形、台面反光刺眼、计长漂移——十桩里有七桩根子在安装阶段没把基准做准。机器运进来摆好、螺丝拧紧、灯一亮、转起来能走布，这叫"能转"；但"装到位"和"装得能长年稳定干活的精度"之间，差的就是几道可测量的工序。
下面按实际安装先后顺序写，不跳步，每一步给可核查的测量方法和允差，现场照着做就能把隐患掐在萌芽里。
一、安装前的场地与基础核验（别急着拆包装）
1. 地面/基础条件
验布机不算重型锻压设备，但对平整和稳定很敏感。安装区域应满足：
-
地面坚实、无明显沉降或松软回填；若为常规水泥地，表面收光平整即可，但局部不得有＞3mm的凸起或坑洼。
-
设备四周留出操作空间：后侧退卷区至少600–800mm、前侧收卷区至少800–1000mm、操作侧至少1000mm以上，方便穿布和检修。
-
远离持续强震源（大功率冲床、重型风机底座传过来的振动会通过地面传到导辊，表现为布边微颤、对边电眼频繁修正）。
-
环境：干燥通风，避免水冲洗直接溅到电箱；粉尘大的车间加防尘挡板或滤网护住灯罩散热口。
2. 水电与接地
-
电源要与设备铭牌对上：常见三相380V或单相220V，确认线径、断路器容量、电缆弯曲半径满足铭牌额定电流（电缆太小是日后端子发热的元凶）。
-
接地电阻≤4Ω是硬指标；接地端子要压接牢固、接触面可涂导电膏防氧化。没做接地或随便搭在水管上的，漏保三天两头误跳，还可能伤人。
-
若机型带吸尘/吹边气嘴，确认压缩空气接口到位（气压按说明书，常见4–6bar）。
3. 工具清单（提前摆齐，别装一半去找扳手）
水平仪（600mm框式或直条式，精度0.02mm/m级为佳）、卷尺/钢直尺、塞尺（0.02–1.0mm）、扭矩扳手（10–200N·m）、活动扳手、内六角套装、绝缘螺丝刀、万用表、记号笔、抹布、耐高温润滑脂（轴承用）、起吊带/叉车（大机型）。
二、开箱核验与就位
开箱先做外观与清单核验，这步省了，后面扯皮全是你的事：
-
对照装箱单核对数目：机架/横梁/导辊/压布辊/电箱/灯具/对边电眼/说明书合格证/随机备件。
-
检查运输损伤：导辊面是否有凹陷或锈点、验布台玻璃/亚克力是否裂纹、电箱门锁是否变形、接线端子有无松脱撞歪。有问题当场拍照留证，再拆包。
-
清除包装碎屑与防锈油（尤其导辊表面），用干净棉布擦一遍。绝不能用硬金属刮刀清防锈脂——一道划痕以后就是一道暗痕疵点。
-
将主机底座/机架大致推到安装位，按图纸的"基准边"（通常以固定墙线或地面划线为参照）粗对，留后续精调余量。
三、机架找平找正——整套机器精度的"地基"
这是整个安装里最关键的一步，没有之一。
1. 纵向水平（沿走布方向）
把水平仪放在机架加工基准面或主梁上，沿布路方向测。经验允差：纵向水平度≤0.5mm/m（精密要求严的车间按≤0.2mm/m控）。如果读到一头高一头低，通过底座调节脚/垫铁增减来调——每次只动一个支点一点点，动完重测，不要大锤敲。
2. 横向水平（垂直于布路方向）
水平仪转90°放，测机架左右等高。横向允差同样按≤0.5mm/m控。横向歪的后果最直接：布自己往低的一边溜，对边电眼天天在追、永远追不稳。
3. 对角线复核（防机架扭）
用钢卷尺拉两条对角线长度（左上→右下、右上→左下），差值最好控制在3mm以内（小机型可放宽，但别差出一拳）。对角线不对说明机架被扭着固定了，以后导辊再怎么调都会有隐性夹角。
4. 锁固
水平读数稳定后，按先对角后中间的顺序紧地脚/底脚螺栓，扭矩按说明书（或按M16≈120–150N·m/M20≈300–350N·m量级参考，以铭牌为准）。螺栓头打标记漆方便日后巡检——哪颗松了一眼就能看出来。
四、导辊、展布辊与验布台面的安装精度
1. 导辊平行度——"布跑不跑"的真正boss
所有过布导辊的轴线，必须平行于验布台基准面（即垂直于布路中心线），允差控制：≤0.5mm/m。
实操做法：
-
从第一根主动/承重导辊开始，用钢直尺或拉线法量辊端到机架基准边的距离，两端差值就是平行偏差；也可用百分表/卡尺逐根校。
-
调法是松轴承座固定→微移轴承座位置→再紧→复测，循环逼近。
-
调完用手转每根辊，应该顺滑无卡滞、无明显径向跳动（手感+目视即可，有条件用千分表打跳动更好）。
2. 展布辊/弯辊（去褶防荷叶边）
弯辊角度按说明书出厂标记线对正，两端露出的轴肩长度相等。装完后空转看：布路经过弯辊时应逐渐展开，而不是被"顶出"新的折痕——角度过了反而帮倒忙。
3. 验布台面
玻璃/磨砂亚克力板安装面要清洁，压条均匀压紧，板面不得有拱起。板下有灯箱的，确认灯箱与板之间通风不被碎布屑堵死（散热不良灯衰快、频闪加重眼疲劳）。
五、光源系统与照度校准
验布台照度按行业惯例不低于400lx（不少工厂内控按600–800lx做），而且光要"均匀"，不能一块亮一块暗。
-
灯管/LED灯带安装方向：光线投射方向与布面运行方向成约75°–85°夹角，这样布的纹理阴影最清晰，同时避免直射操作工眼睛。
-
装好后在台面正中、左、右三点用照度计快测，差一倍以上的要去查：是不是某根灯管没亮透、反光罩脏污、亚克力发黄或压条挡光。
-
加遮光檐/防眩挡板，把多余杂光切掉——这一点很多人忽略，但做好了能显著降低验布漏检率。
六、电气接线与安全防护（这一步别赶工）
-
断电状态下接主电源：压接线鼻或压线钳压接→垫圈防松→端子排整洁不跨压。电缆进线口加护圈防割。
-
接地复查：万用表蜂鸣档测"机壳→接地排"通路，兆欧表测绝缘（主回路对地一般要求＞0.5MΩ）。
-
对边电眼/计长传感器走线要远离变频器动力线，最好分管走，防止电磁干扰导致对边抖动或计长跳字。
-
急停按钮装好后必须实测：按下急停→主接触器断开、电机抱闸生效、辊停转，复位需人为旋起解锁——不是随便哪个开关都能叫急停。
七、空载试运行 → 带布试跑 → 验收签字
空载试车（10–15分钟）
-
点动→低速→逐级提速。听：无异响撞击；看：所有辊无轴向窜动、皮带/链条不啃边；查：轴承座温升正常（手背贴两秒能忍受为粗略判据，明显烫手的要停机查）。
-
对边切自动模式，让电眼在无布/引布条状态下走一遍，确认推杆或丝杆不顶死、不啸叫。
带布试跑（用废布或首疋次品布）
-
穿布按既定路径走完，对边电眼捕捉布边后观察：布边在感应区小幅稳晃是对的；如果左右大幅荡（＞10–15mm峰峰值），按顺序查三样：①机架横向水平 ②放布轴挡板是否把布卷夹歪了 ③电眼灵敏度/安装高度是否合适（太高太低都会误判）。
-
收卷看塔形：一头松一头紧说明卷布轴没对中或压辊两端压力不均，调挡板位置+重新对心再卷。
-
计长器复核：量实际10m布对标计长读数，差太多进参数修正。
最简安装验收记录（贴一份在电箱内侧或归入设备档案）
|
项目
|
标准/允差
|
实测
|
签字
|
|---|---|---|---|
|
纵向水平
|
≤0.5mm/m
|
||
|
横向水平
|
≤0.5mm/m
|
||
|
导辊平行度
|
≤0.5mm/m
|
||
|
台面照度（左/中/右）
|
≥400lx
|
||
|
接地电阻
|
≤4Ω
|
||
|
绝缘电阻
|
＞0.5MΩ
|
||
|
急停功能
|
动作正常
|
通过/不通过
|
|
|
带布试跑30m
|
无跑偏/塔形
|
通过/不通过
|
最后一句实操忠告
验布机的安装质量不体现在"当天能不能转"，而体现在一个月后卷出来的布还直、计长还不飘、对边还不追得人烦。把水平、平行度和接地这三件事在现场钉死，后面日常保养只需要做维持，而不是天天补救。
