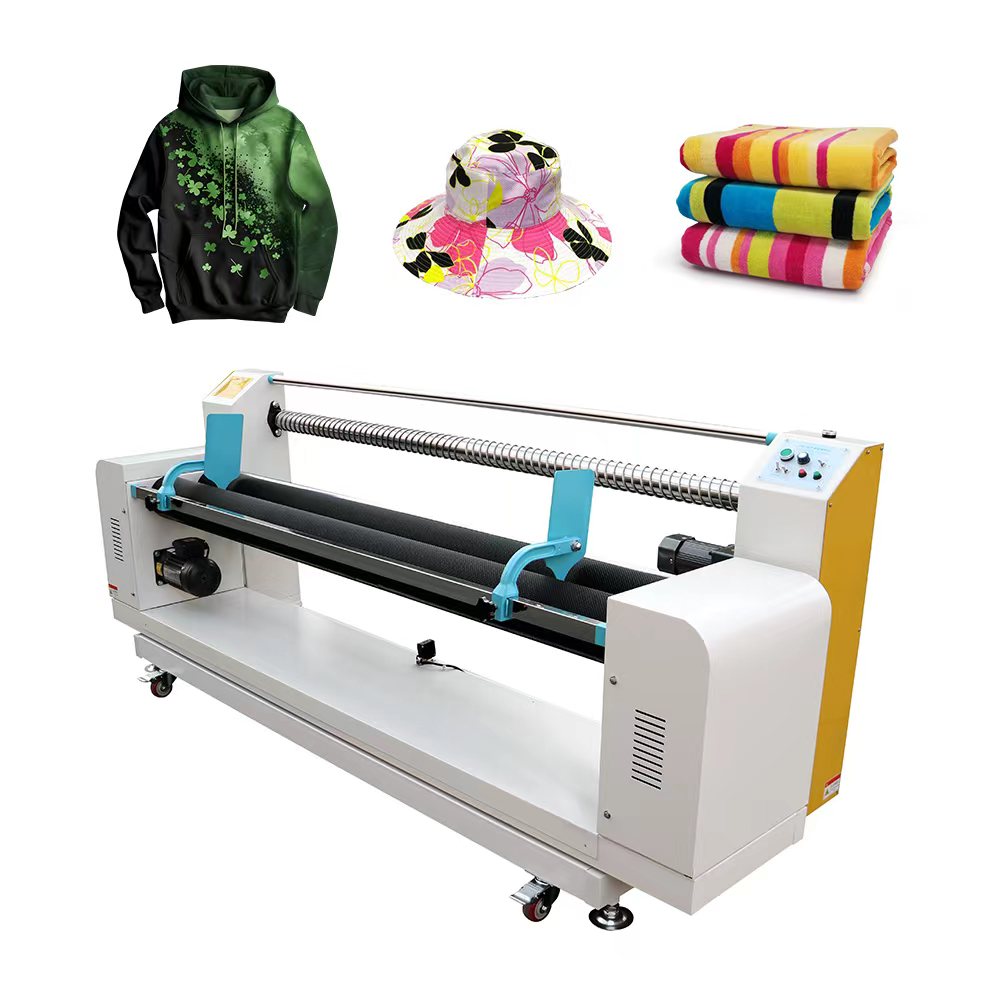

一、打卷机是什么？

打卷机（也叫卷布机）是纺织后整理工序中的关键设备，用于将生产完成的布料、无纺布、泡棉、皮革、纸张、薄膜等材料整齐地卷绕成筒状，便于后续运输、储存和加工。也用于各种织物工切捆条前的重复打卷，且可卷制成直纹或45°斜纹织物。

在纺织领域，当布料完成印染、后整理等工序后，打卷机通过电机驱动卷辊转动，配合张紧装置，使布料在卷绕过程中保持合适的张力。打卷完成后，布料被整齐地卷成布卷，可以直接进入裁剪、缝制或出货环节。

打卷机与验布机的关系：很多现代设备将验布和打卷功能合二为一，称为“验布打卷机”。验布机用于检查布面疵点，打卷机用于将检验合格的布料整齐卷绕。两者可以独立使用，也可以集成在一台设备上。

二、核心工作原理：四步完成一次打卷

打卷机的工作原理可以概括为“电机驱动→张力控制→对边纠偏→计码定长”四个步骤的协同配合。

2.1 电机驱动卷辊旋转——动力的来源

打卷机的动力来自电机。电机通过传动系统（链条、皮带或齿轮）带动卷布辊旋转。布料从进料端进入打卷机，经过一系列导向辊后，最终缠绕在卷布辊上。

传统的打卷方式由电机直接带动卷布轴转动。现代打卷机则采用双电机双变频传动方案，可以分别控制送布速度和卷取速度，实现更精确的速度匹配。

卷布轴配置：打卷机通常配备两根同向转动的卷布轴（卷布轴a和卷布轴b），卷布轴a的转速大于卷布轴b的转速。这种转速差设计使布料在两根轴之间形成张力，卷绕更加紧实整齐。

2.2 张力控制系统——保证布面平整的关键

张力控制是打卷机最重要的技术环节之一。如果张力太大，布料会被拉长变形；如果张力太小，布料会松垮起皱。

打卷机的张力控制主要分为两种方式：

• 恒张力控制：通过磁粉离合器实现。磁粉离合器可以根据布卷直径的变化自动调节输出扭矩，使布料在卷绕过程中始终保持恒定的张力，不会因为布卷越卷越大而导致张力变化。

• 恒速控制：保持卷布速度恒定，张力随布卷直径变化自然调整。

无张力打卷功能是高端打卷机的重要配置。通过张力自动调节装置，使布料在无张力情况下打卷，特别适合对张力敏感的弹性面料和针织面料。

2.3 自动对边系统——保证布边整齐的核心

打卷机打卷不整齐是传统设备最大的痛点。自动对边系统就是为了解决这个问题。

工作原理：布料在进料过程中，红外线传感器或光电传感器实时检测布边的位置。当检测到布料跑偏时，控制系统驱动液压或气动执行机构，自动调整进布导辊的角度，将布料拉回到正确位置。

自动对边的三大优势：

1. 布匹卷取后边缘整齐一致

2. 可依布的种类选择软卷或硬卷

3. 配有码表自动控制装置，可精确记量布长并自动控制

现代打卷机采用电子对边装置，对边精度高、响应速度快。部分高端机型还配备红外线液压自动对边系统。

2.4 计码与定长控制——精确控制每卷长度

打卷机不仅要卷得整齐，还要卷得准确。计码器（码表）是打卷机的标准配置，用于精确记录已卷布料的长度。

当布料长度达到设定值时，打卷机会自动停止或发出提示，保证每卷布的长度一致。计码方式有机械计码和电子计码两种，现代设备普遍采用电子计米器，精度更高。

三、打卷机的主要结构部件

一台完整的打卷机由以下核心部件组成：

四、打卷机的关键技术与类型

4.1 关键技术

1. PLC自动化控制

现代打卷机采用PLC（可编程逻辑控制器）作为核心控制系统。PLC可以精确控制电机转速、张力大小、对边精度和计码长度，实现全自动化运行。部分高端机型还配备远程监控系统，可实时采集设备运行状态和工艺参数。

2. 变频调速技术

通过变频器调节电机转速，打卷速度可以无级调节，适应不同布料的打卷需求。薄料可以打快一点，厚料可以打慢一点，生产效率更高。

3. 红外线自动对边

依靠红外线光源的反射及导光作用检测布边位置，通过终端控制系统驱动纠偏机构。正常的验布打卷速度可达到120米/分钟。

4.2 打卷机的主要类型

五、打卷机在热转印行业中的应用

对于热转印和印花行业来说，打卷机同样扮演着重要角色：

1. 转印纸打卷：热升华转印纸在打印完成后需要整齐卷绕，便于储存和后续上机使用。

2. 印花布料打卷：布料完成热转印印花后，需要通过打卷机整齐收卷，便于运输和裁剪。

3. 织带打卷：织带印花完成后同样需要打卷收卷，进入下一道工序。

4. 与滚筒热转印机的配合：滚筒热转印机是“放卷→印花→收卷”的连续生产线，打卷机（收卷部分）是其中的重要环节。一台好的收卷装置，直接决定了成品布卷的整齐度。

六、选购打卷机的四个核心要点

1. 根据面料类型选择张力控制方式。 针织布、弹性面料建议选无张力打卷机型；梭织布、厚面料可选择普通恒张力机型。

2. 自动对边是必备配置。 没有自动对边的打卷机，打出来的布卷边缘不整齐，影响后续裁剪和出货质量。红外线液压自动对边是当前的主流技术。

3. 确认计码精度。 计码精度直接影响每卷布的长度准确性。建议选配电子计米器，精度优于机械计码。

4. 打卷速度要匹配产能。 普通打卷机速度在30-60米/分钟，高端机型可达120米/分钟。根据日均产量选择合适的速度档位。

七、常见问题解答

Q：打卷机和验布机有什么区别？

验布机用于检查布面疵点（如破洞、色差、污渍等），打卷机用于将布料整齐卷绕成卷。两者功能不同，但很多现代设备将两者集成在一台机器上，称为“验布打卷机”。

Q：打卷机怎么保证布卷边缘整齐？

通过自动对边系统实现。红外线传感器实时检测布边位置，当布料跑偏时，液压或气动执行机构自动调整导辊角度，将布料拉回正确位置。

Q：打卷机的张力控制为什么重要？

张力太大会拉长布料、导致变形；张力太小布料会松垮起皱。恒张力控制通过磁粉离合器根据布卷直径变化自动调节扭矩，使布料始终保持合适的张力。

Q：打卷机能打多宽的布料？

打卷机的幅宽从1.2米到2.5米以上不等，可根据需求定制。常规幅宽有1.7米、1.9米、2.0米、2.2米等规格。

Q：打卷机需要多大的功率和供电？

普通打卷机功率在2-5KW之间，大型工业打卷机可达10KW以上。大多数打卷机使用380V三相电，购买前需确认场地供电条件。

打卷机的工作原理并不复杂——“电机驱动卷辊旋转、张力控制保证平整、自动对边保证整齐、计码器保证长度精确”四个系统协同配合。但就是这看似简单的四个步骤，决定了布卷是整整齐齐还是一塌糊涂。选购打卷机时，自动对边和恒张力控制是必须关注的核心配置，尤其是做针织布、弹性面料的用户，无张力打卷功能不可或缺。一台好的打卷机，能让你的成品布卷从“凑合能用”变成“客户看了就满意”。
