一、热转印不是“印”上去的，是“转”过去的

很多人第一次看到热转印的过程会觉得神奇：一张印着图案的纸，往T恤上一压，撕掉纸张后图案就留在衣服上了。这个过程既不是墨水渗进去，也不是胶水粘上去，而是通过热量和压力完成了一次“转移”。

热转印的核心可以概括为一句话：用高温高压，把纸张上的图案“搬”到承印物表面。这里的“搬”有两种方式：一种是让染料“钻进”纤维内部（热升华），另一种是让胶层“粘住”面料表面（热熔转印）。两种方式对应不同的材料、不同的设备和完全不同的成品手感。

理解热转印的工作原理，需要从三个维度入手：热量如何产生、压力如何施加、染料或胶层如何转移。下文从最基础的物理原理开始，逐步拆解整个热转印过程。

二、热升华转印：把染料“种”进纤维里

（一）什么是热升华？

“升华”是一个物理学术语，指物质从固态直接变成气态、不经过液态的过程。日常生活中最典型的例子是干冰——固态二氧化碳在常温下直接变成白雾，不经过液体阶段。

热升华转印利用的正是这个原理。某些特殊的分散染料在常温下是固体粉末，但当温度升高到180℃以上时，它们会跳过液态，直接从固体变成气体。气体状态的染料分子非常小——小到能钻进涤纶布料的纤维分子间隙里。当温度降下来，这些气态染料重新变成固体，被牢牢锁在纤维内部。

（二）热升华转印的完整工作流程

热升华转印分为五个步骤，每一步都有严格的工艺要求。

第一步：设计图案。 在电脑上用设计软件（如Photoshop、Illustrator）制作好图案。需要注意的是，热升华转印的图案必须是镜像（水平翻转）的，因为转印到布料上后方向会恢复正常。

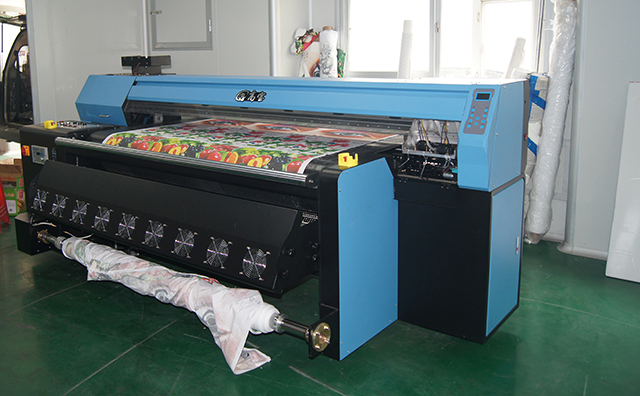

第二步：打印转印纸。 使用配备热升华墨水的打印机，将图案打印到专用的热升华转印纸上。热升华墨水由分散染料、溶剂和助剂组成，染料颗粒直径通常在0.2-2微米之间。转印纸表面有一层特殊涂层，能在常温下锁住墨水，又能在高温下让染料顺利“逃跑”。打印时必须使用镜像模式，否则转印出来的图案是反的。

第三步：叠放与定位。 将热升华转印纸有图案的一面朝下，覆盖在待印的布料上。布料必须是涤纶或含涤量高于65%的化纤面料——纯棉无法使用热升华，因为棉纤维没有空隙让染料渗透。将叠好的纸张和布料放在热转印机的工作台上。

第四步：高温高压转印。 热转印机（平板机或滚筒机）对纸张和布料施加高温（通常200-220℃）和压力（0.3-0.6MPa），持续20-30秒。在这段时间里，纸张上的染料从固态直接升华为气态；气态染料离开纸张，向布料纤维扩散；由于涤纶纤维在高温下分子链间隙增大，染料分子顺利进入纤维内部。温度的精确控制至关重要——温度偏低时染料无法完全升华，颜色发淡；温度偏高时面料会发黄甚至熔化。

第五步：冷却与成品。 取出布料，让它在空气中自然冷却约30-60秒。冷却过程中，纤维间隙收缩，染料被永久锁定在纤维内部。撕掉转印纸，图案就已经牢固地附着在布料上了。整个热升华转印过程不需要水洗、蒸化、烘干等后处理工序，这也是它相比传统印染更加环保的原因。

（三）热升华转印的适用材料与手感

热升华转印只适用于涤纶及高含涤混纺面料。涤纶含量越高，转印效果越好——颜色越鲜艳、耐水洗度越高。在纯棉布料上，热升华墨水无法渗透，水洗一次就会掉色大半。

热升华转印的最大优势是“零触感”。染料成为纤维的一部分，印花区域的厚度、柔软度、透气性与未印花区域几乎没有差别。摸上去完全感觉不到有一层图案贴在表面，这正是运动服、泳装、骑行服等对舒适度要求极高的产品选择热升华的原因。同时，由于染料在纤维内部，耐水洗、耐摩擦色牢度非常高，正常洗涤条件下数年不褪色。

三、热熔转印：把胶膜“粘”到面料上

（一）什么是热熔转印？

热熔转印（也叫胶膜转印、烫画转印）的原理和热升华完全不同。它不是让染料渗透进纤维，而是通过一层热熔胶将图案“粘”在面料表面。

热熔转印的转印纸结构分为三层：最底层是PET薄膜（载体），中间是彩色图案层（由CMYK墨水构成），最上层是热熔胶粉层。在高温高压下，热熔胶熔化变成粘性液体，将图案层从PET薄膜上“拉”下来，牢牢粘合在面料表面。冷却后，热熔胶固化，图案就固定在了衣服上。

（二）热熔转印的完整工作流程

第一步：设计图案。 与热升华相同，用电脑设计好图案。

第二步：打印薄膜。 使用DTF打印机（白墨烫画打印机），将CMYK+白色墨水打印到PET薄膜上。白墨的作用是为深色面料提供遮盖层，让彩色图案在深色衣服上依然鲜艳。打印完成后，将热熔粉均匀撒在薄膜上，通过抖粉机加热固化，使热熔胶层牢固附着。

第三步：定位与转印。 将处理好的薄膜（图案面朝下）覆盖在面料上，放入热转印机中。烫印温度通常为150-160℃，时间10-15秒，压力中等。在这个温度下，热熔胶熔化成粘性液体，将图案从薄膜上剥离并粘合到面料表面。

第四步：冷却撕膜。 取出面料后必须等待完全冷却（约30-60秒），然后从边角慢慢撕掉PET薄膜。如果没凉透就撕，图案可能被薄膜带下来。

（三）热熔转印的适用材料与手感

热熔转印的面料适应性极强，纯棉、涤棉、化纤、牛仔、皮革、尼龙等都能印。深色和浅色面料都能处理，白墨层保证了深色底色的遮盖效果。热熔胶层具有良好的弹性，在拉伸面料时可随面料一起伸展而不开裂，适合运动服、瑜伽服等弹性面料。

热熔转印的缺点是印花区域有微弱的胶膜感。用手指摸能感觉到一层薄膜贴在表面，不如热升华那样“无感”。但在高端纯棉产品以外的绝大多数定制场景中，这种胶感在日常穿着中并不明显，用户完全可以接受。

四、两种热转印技术的核心差异对比

五、热转印设备的类型与工作原理

热转印工艺的执行需要特定的设备，不同类型的设备对应不同的生产场景。

平板烫画机是最常见的设备类型。它由加热板、工作台、温控系统和压力系统组成。操作时，将叠好的转印纸和布料放在工作台上，手动或气动下压加热板。加热板表面镀有铁氟龙防粘涂层，防止纸张粘连。平板烫画机适合单件或小批量加工，是家庭DIY和中小工作室的首选。

滚筒热转印机是工业连续生产的设备。它有一个大直径的金属加热滚筒（直径从210mm到800mm不等）和一条环形毛毯。转印纸和布料叠在一起从滚筒和毛毯之间连续穿过，滚筒提供高温，毛毯提供压力。滚筒直径越大，布料与滚筒的接触路径越长，转印速度越快。420mm滚筒数码纸速度约3-5米/分钟，800mm滚筒可达7-8米/分钟。滚筒机适合布匹、旗帜、床品等卷材的大批量连续印花。

烫杯机、烫帽机是专用曲面热转印设备。烫杯机采用弧形发热垫，将转印纸包裹在杯子表面进行热压；烫帽机发热板呈圆弧形，贴合帽子的曲面。它们的原理与平板烫画机相同，但发热板形状不同，需要配合专用模具。

旋转式多工位热转印机是DTF代工厂的高效设备。它配备多组可互换底板（4工位、6工位、8工位），操作员在固定位置上下料，机器自动旋转工位进行热压。一人可以同时管理多个工位，每小时产能可达数百件，适合批量代工场景。

六、热转印工艺中的三个核心参数

无论使用哪种热转印技术，温度、压力、时间三个参数都必须精准控制。

温度决定染料是否充分升华或胶层是否完全熔融。热升华通常需要200-220℃，低于180℃时染料无法升华；热熔转印需要150-160℃，低于140℃时热熔胶不能完全熔化。温度过高会导致面料发黄、熔化或染料过度扩散产生晕色。

压力确保转印纸与面料紧密贴合。压力不足时，染料或胶层无法有效转移，图案发虚；压力过大可能压坏面料或产生重影。手动平板机通过压力螺母调节，气动机型通过调压阀控制（通常0.4-0.6MPa）。一个简单的测试方法：将A4纸放在工作台上压合，用手拉纸张，感觉有阻力但能拉动，压力基本合适。

时间决定热能传导和化学反应是否充分。热升华需要20-30秒，时间过短染料无法完全渗透；热熔转印需要10-15秒，时间过短胶层未完全固化会导致附着力差。时间过长则可能烧焦面料或使图案扩散模糊。

三个参数不是孤立的，它们之间存在联动关系：降低温度就要延长时、提高速度必须升高温度。经验丰富的操作工会根据不同材料和设备进行微调，并用废料试烫来验证参数组合的合理性。

七、热转印的绿色优势与传统印染的对比

与传统丝网印花和圆网印花相比，热转印工艺在环保方面有明显优势。传统印花需要大量水洗、蒸化、烘干工序，每印一吨布料消耗数十吨水，排放含染料和助剂的废水。热升华转印整个过程不需要水，没有废水排放；热熔转印只需要少量电能加热，不产生污水。

从能耗角度看，数码热转印的用电量约为传统印花的50%，且工艺流程短、占地面积小、人工成本低。在环保政策持续收紧的背景下，热转印技术正在加速替代传统印花，尤其是在中小批量、快反订单领域。

八、写在最后

热转印的工作原理并不神秘。热升华转印是把染料“种”进纤维里，适合化纤面料的舒适印花；热熔转印是把胶膜“粘”在面料上，适合纯棉和深色面料的个性定制。两者的物理路径不同，但都依赖温度、压力、时间三个核心参数的协同。

对印花从业者来说，理解原理不仅仅是弄明白“它怎么工作”，更是在调试设备、更换材料、处理故障时的判断依据。温度不对了，你知道是染料没有升华还是胶层没有熔融；材料换了，你知道是该升高温度还是延长时间。从原理到操作，从参数到成品，热转印的本质就是用热和压力完成一次可控的“物质转移”——搞懂了这一点，这台设备就算真正上手了。
